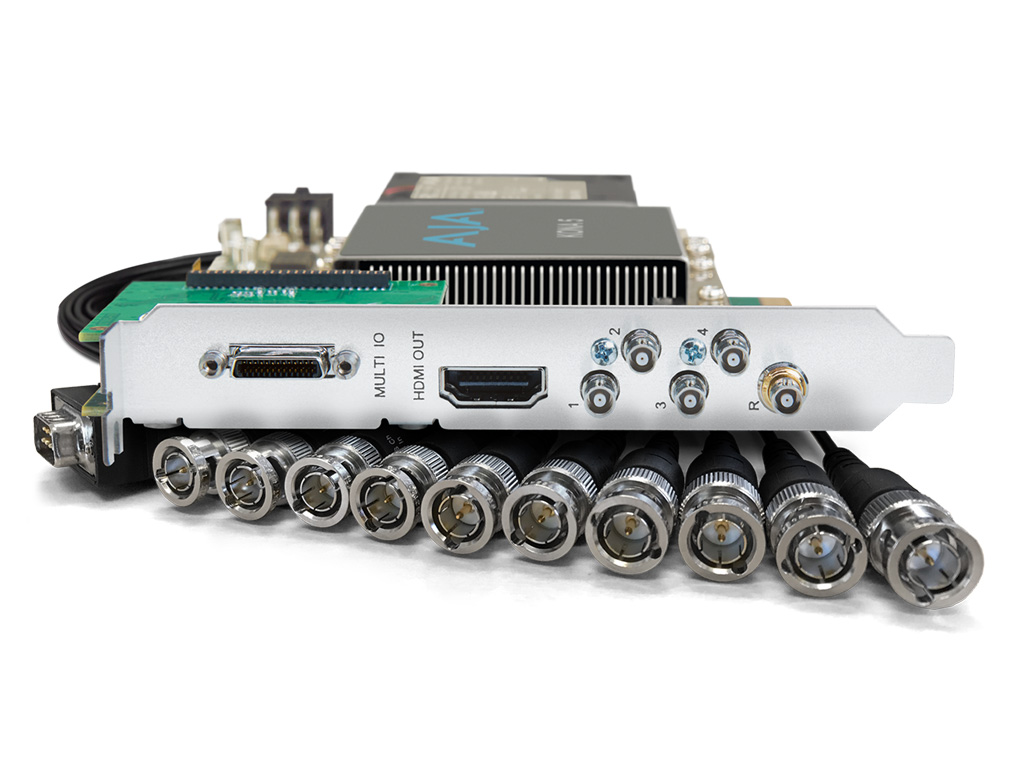

Video Formats |
(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 |
|
(UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
|
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 |
|
(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
|
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 |
|
(2K) 2048 x 1080PsF 23.98, 24, 25 |
|
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
|
(HD) 1080PsF 23.98, 24, 25, 29.97, 30 |
|
(HD) 1080i 50, 59.94, 60 |
|
(HD) 720p 50, 59.94, 60 |
|
(SD) 625i 50 |
|
(SD) 525i 59.94 |
Video Inputs Digital |
12G-SDI, SMPTE-2082, 12-bit*, 10-bit |
|
6G-SDI, SMPTE-2081, 10-bit |
|
3G-SDI, SMPTE 425 |
|
RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit |
|
1.5G-SDI, SMPTE 292M |
|
Single Link HD-SDI YCbCr 4:2:2 10-bit |
|
Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit |
|
270 Mbps SDI, SMPTE 259M-C |
|
YCbCr 4:2:2 10-bit, 8-bit |
Video Outputs Digital |
12G-SDI*, SMPTE-2082, 12-bit*, 10-bit |
|
6G-SDI*, SMPTE-2081, 10-bit |
|
3G-SDI, SMPTE 425 |
|
RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit |
|
1.5G-SDI, SMPTE 292M |
|
Single Link HD-SDI YCbCr 4:2:2 10-bit |
|
Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit |
|
270 Mbps SDI, SMPTE 259M-C |
|
YCbCr 4:2:2 10-bit, 8-bit |
|
HDMI v2.0 |
|
30/36-bits/pixel, RGB or YUV, 6 Gbps per color component |
|
4K, UltraHD, 2K, HD, and SD with HFR support up to 60p (4:2:2), 10-bit |
HDR |
SDI: VPID signaling for SDR/HDR Transfer Characteristics, Colorimetry and Luminance |
|
HDMI: HDR10 Support - HDR Infoframe metadata, compatible with HDMI 2.0a/CTA-861.3 |
|
HDMI: HLG Support - compatible with HDMI 2.0b/CTA-861-G |
SDI I/O |
Les connexions SDI sont bidirectionnelles |
|
Capture et monitoring simultanés en 2K/HD |
|
Capture et monitoring simultanés en 4K/UltraHD via 12G-SDI |
|
En 3G-SDI : les 4 ports doivent être utilisés pour l’entrée ou la sortie |
|
En 8K/UltraHD2 via 12G-SDI : ports dédiés à l’entrée ou à la sortie |
Entrées Audio Numériques |
Audio SDI embarqué : 16 canaux, 24 ou 16 bits, 48 kHz, synchrone |
|
Audio AES/EBU : 8 canaux, 16/24 bits, 48 kHz, synchrone ou non, conversion de fréquence intégrée (via 4x BNC sur câble breakout) |
Sorties Audio Numériques |
Audio SDI embarqué : 16 canaux, 24 bits, 48 kHz |
|
Audio HDMI : 8 canaux, 24 bits, 48 kHz |
|
Audio AES/EBU : 8 canaux, 16/24 bits, 48 kHz (via câble breakout) |
Fonctionnalité DSK (Downstream Keyer) |
Prise en charge jusqu’à 2K/HD avec couche alpha sur vidéo, matte ou framebuffer, ou framebuffer sur vidéo entrante |
Reference |
Noir burst (1V), |
|
Sync composite (2 ou 4V), |
|
Tri-level HD (1V) (via HD-BNC sur l’équerre PCIe) |
|
Impédance 75 ohms |
Code temporel (Timecode) |
Entrée/sortie LTC via 2x BNC (câble breakout) |
|
Entrée LTC via connecteur 2 broches sur la carte |
|
Entrée LTC via HD-BNC (équerre PCIe) |
Interface Électrique |
PCI Express 3.0 à 8 lignes |
Bruit |
< 50 dBA (pondéré A à 1 mètre, en air libre) |
Dimensions |
19.05 x 175.26 x 127.00 mm |
Poids |
Carte PCIe : 0,3 kg |
|
Câbles combinés : 0,6 kg |
Alimentation |
Consommation typique : 28 W |
|
Consommation maximale : 35 W |
|
Alimentation interne : connecteur ATX 6 broches (Molex 45559-0002) |
Environnement |
Température de fonctionnement : 0 à 40 °C |
|
Température de stockage (hors tension) : -40 à 60 °C |
|
Humidité relative en fonctionnement : 10–90 % (sans condensation) |
|
Altitude de fonctionnement : < 3000 m (< 10 000 pieds) |
